Mis on skemaatiline diagramm?

Skeem on määratletud kui pilt, mis näitab midagi lihtsal viisil, kasutades sümboleid. A skemaatiline diagramm on pilt, mis tähistab protsessi, seadme või muu objekti komponente, kasutades abstraktseid, sageli standardiseeritud sümboleid ja jooni. Skeemdiagrammidel on kujutatud ainult süsteemi olulised komponendid, ehkki skeemi mõningaid üksikasju võib süsteemi mõistmise hõlbustamiseks ka liialdada või tutvustada.

Skeemilised diagrammid ei sisalda üksikasju, mis pole vajalikud selle teabe mõistmiseks, mida skeem pidi edastama. Näiteks saate elektriahelat kujutaval skeemil näha, kuidas juhtmed ja komponendid on omavahel ühendatud, kuid mitte vooluahela enda fotosid.

Peamised võtmed: skemaatiline diagramm

Ka skemaatilised diagrammid võivad abstraktsuse osas erineda. Ehkki need koosnevad tavaliselt ainult abstraktsetest sümbolitest ja joontest, võivad ka mõned skeemid olla

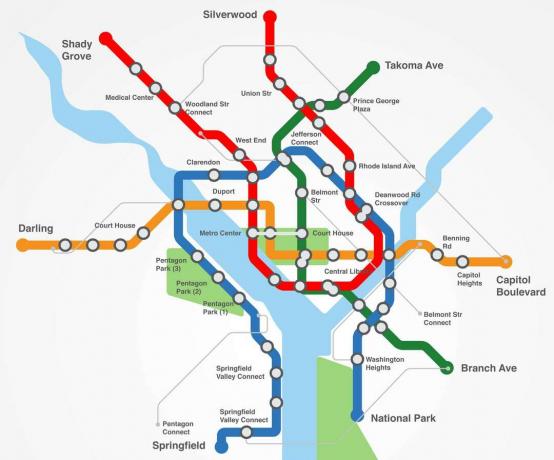

Lihtsamalt öeldes on skemaatiline diagramm lihtsustatud joonis, mis kasutab olulise teabe edastamiseks sümboleid ja jooni. Näiteks kui sõidate metrooga, võite näha “kaarti”, mis näitab teile kõiki metroojaamal asuvaid jaamu, kuid sellel kaardil ei kuvata kõiki teid ja hooneid, mida võite mööda teid läbida. Sel juhul võib kogu metroosüsteemi kujutada erinevat värvi joontena, mis kujutavad erinevaid metroo marsruute, punktidega, mis tähistavad peatusi liinidel.

Ehkki skemaatilisi diagramme seostatakse kõige sagedamini elektroonikaga, olete tõenäoliselt kohanud paljusid selliseid diagramme, nagu ülaltoodud metroo näide, isegi kui te pole kunagi pidanud vooluahelat juhtima. Siin on mõned näited paljudest skemaatilistest diagrammidest, mida võite oma töös või õpingutes kohata.

Skeemidiagrammid on tavaliselt seotud elektriskeemidega. Nimetatud ka elektriskeemid või elektriskeemid, näitavad need diagrammid, kuidas ahela erinevad komponendid on ühendatud. Nendes diagrammides tähistavad jooned ühendusjuhtmeid, teised elemendid, näiteks takistid, lambid ja lülitid, tähistatud standardiseeritud sümbolitega, mida nimetatakse elektrilised skemaatilised sümbolid.

Elektroonikas võib skemaatiline diagramm omada kasutajal enne vooluringi kujundamist kogu vooluringi või töötamise katkestanud elektroonika tõrkeotsingu.

Skemaatilisi diagramme võib kasutada ka selleks, et selgitada elektroonika üldist toimimisviisi, ilma et oleks täpsustatud tegelikus elektroonikas kasutatavat riist- või tarkvara. Näiteks selleks, et selgitada, kuidas arvuti ekraanile sisestatud sõnu projitseerib, võite kasutada skemaatilist diagrammi mis näitab, kuidas teave liigub teie vajutatud klahvidelt tekstitöötlusprogrammile ja lõpuks arvutisse ekraan.

Skeemilisi diagramme saab kasutada ka masinate kujutamiseks. Näiteks võib õpikus automootorit kujutada kujundikomplektina, mis näitab, kuidas erinevad osad on üksteise suhtes paigutatud. A skemaatiline joonis võib masina projekteerimise ajal luua ka insener, et nad saaksid korralikult töötada aru saada, kuidas osad koos töötavad, ja enne tegeliku ehitamist teha vajalikud muudatused süsteem.

Paljud keemiatooted saadakse sageli protsessi erinevatel etappidel mitme erineva reaktsiooni abil. Keemiaskeem võib aidata kellelgi mõista kõiki reaktsioone, mis viidi läbi lõpptoote saamiseks, tegelikke tooteid ise näidamata. Seda võib kujutada näiteks nooltega ühendatud kasti seeriana sõnadega, mis tähistavad erinevaid elemente ja tingimusi, mida kogu protsessi vältel kasutati.

Nagu masinate puhul, võib skemaatilist diagrammi kasutada ka aparaadi, mida kasutati masina kujutamiseks, kujutamiseks reaktsioone, eriti kui seda ei kasutata tavaliselt reaktsioonideks või kui neid oli muudetud seadmest, mis selleks oli juba teada.

Skemaatilised diagrammid on abiks keeruka ärimudeli põhiosade edasiandmisel ja nende kõigi omavahelise seose kuvamisel. Näiteks võib turundusplaan koosneda paljudest erinevatest elementidest, näiteks strateegia, eesmärgid ja tegevuskava. Seejärel kasutatakse skemaatilist diagrammi, et aidata kõiki neid elemente, sealhulgas iga kategooria elemente, korraldada viisil, mis edastaks peamised ideed selgel ja kokkuvõtlikult.
